O supervisório SCADA é um sistema que utiliza um software para monitorar, supervisionar e controlar variáveis e os dispositivos de um processo. O sistema supervisório associados a processos industriais possibilita interfacear com diversos equipamentos no chão de fábrica, geralmente CLP’s (Controlador Lógico Programável), através dos quais possibilita a aquisição dos dados e atuação no processo. Os dados adquiridos podem ser apresentados de forma amigável em telas sinópticas com gráficos de tendência, consultas a dados históricos e sinalizações de alarmes.

Uma determinada indústria possui 3 compressores de ar distanciados da fábrica em uma casa de maquinas. O sistema é responsável pelo fornecimento de ar comprimido para as máquinas da fábrica através de uma rede.

O acionamento era realizado de forma automática por CLP com função de programação horária para cada compressor e seu fornecimento de ar comprimido sob demanda através do monitoramento da pressão na linha. Por ser distanciado da fábrica a casa de maquinas dispunha-se um manutentor para inspeção dos compressores e fornecimento de ar.

No cenário ocorriam casos de falha no fornecimento de ar nos maquinários ocasionando perdas produtiva e material.

Fonte: Patamar Soluções – Sistema Atual.

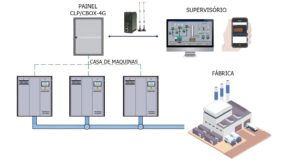

Nessa aplicação foi empregado solução utilizando supervisório SCADA CBOX 4G com a seguinte arquitetura:

• Diferente dos supervisórios convencionais, o Cbox permite monitorar, supervisionar e controlar variáveis e os dispositivos de um processo através de comunicação em plataforma nuvem com o aparelho através de ethernet, wifi ou mesmo 4G de forma nativa quando a arquitetura não possuir infraestrutura cabeada com a internet;
• O funcionamento dos compressores foi mantido com o CLP e implementado em paralelo o Cbox para supervisionar status de ligado, desligado e falhas, assim como valores indicativos como pressão de óleo e temperatura de trabalho de cada compressor e pressão no fornecimento de ar comprimido na linha;

Implementação de telas sinópticas com gráficos de tendência, consultas a dados históricos e sinalizações de alarmes pelo celular via aplicativo e computador pela plataforma em nuvem no browser do navegador internet.

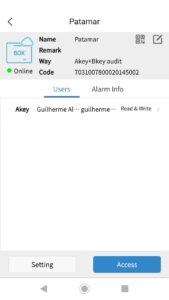

Fonte: Patamar Soluções – Imagem mostra todos os aparelhos vinculados à uma mesma conta. Basta selecionar o aparelho desejado para visualizar sua tela.

Fonte: Patamar Soluções – Plataforma Nuvem Aplicativo.

Nesta aplicação, foi implementado um supervisório de utilidades que exibe em tempo real os status de funcionamento dos compressores, a temperatura e a pressão de saída do ar, a tensão e a corrente por fase e potência instantânea de cada compressor como também alarme de falhas no sistema de fornecimento de ar comprimido.

Fonte: Patamar Soluções – Monitoramento Supervisório no Browser Navegador Internet.

Fonte: Patamar Soluções – Print da tela do celular. A mesma imagem que aparece no Browser do computador, aparece na tela do aparelho celular.

O projeto forneceu a retomada na capacidade ao sistema de ar comprimido de forma que os compressores passaram a ser monitorados em tempo real pelo celular via aplicativo e por telas localizadas no setor de manutenção, assim indicando os status de cada compressor e falhas no ocorrer do evento, bem como a pressão de ar comprimido na linha fabril.

Palavras-chave: Automação compressores de ar, supervisório 4G, automação de processo, Supervisório Cbox.
