Em um âmbito geral, o sistema de pesagem auxilia bastante em qualquer tipo de negócio independentemente do nicho de atuação, pois é necessário ter precisão e credibilidade, tanto no processo produtivo quanto na venda de material.

Uma determinada indústria necessita de uma atualização no sistema de pesagem. Esse sistema possui uma plataforma para transbordo das peças, calha vibratória e células de cargas para medição do peso das peças.

O sistema de pesagem faz parte de um processo de tratamento de superfície e o sistema consiste em: medir o peso transbordado na plataforma, indicar o peso no display localmente e enviar o valor indicado através de sinal analógico 4-20mA para o CLP. Esse sinal analógico enviado é de suma importância para garantir que quantidade de peças na calha vibratória seja correspondente ao limite de carga do recipiente seguinte.

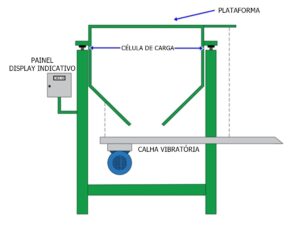

Fonte: Patamar Soluções – Sistema de Pesagem.

A falha no sistema de pesagem pode gerar deformações e não uniformidade no processo de zincagem das peças por ter excesso de volume e peso no recipiente.

Em vista disso, a atualização no sistema de pesagem foi necessária, pois o valor indicado não era correspondente ao real e as células de cargas estavam danificadas.

Por ser um sistema antigo de pesagem o recomendável foi atualizar todo o conjunto de medição: células de carga, display indicativo com modulo de sinal analógico 4-20mA e cabos.

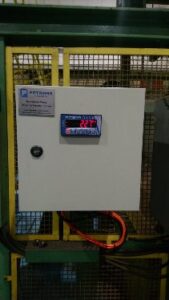

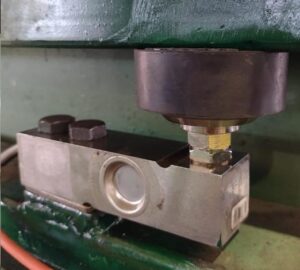

Fonte: Patamar Soluções – Célula de Carga e Painel Indicativo Atual.

Para que o processo se desenvolva corretamente, o CLP necessita do dado real referente ao peso inserido na balança. Essa troca de dados ocorre através do sinal de saída analógico do display indicativo até a entrada analógica do CLP.

Durante os trabalhos, o operador indica o peso a ser inserido pela calha vibratória até o recipiente seguinte. Após o transbordo de peças na plataforma, a balança indica a massa total das peças (em quilos) e com isso, a calha vibratória irá ligar e mover as peças até o recipiente e simultaneamente monitorando o valor da balança até que passe indicar a diferença entre o peso inicial subtraído o peso inserido no recipiente e quando a calha vibratória desliga.

O projeto restaurou a capacidade da produção de garantir a quantidade adequada de peças nos tanques e assim, a qualidade do banho, diminuindo as peças refugadas.

Palavras-chave: sistema de pesagem industrial, balança, automação de processo.
