Na área médica, os exames de imagem são uma grande ferramenta pois permitem fazer investigações sobre anatomia e funcionamento dos tecidos de forma não invasiva, ou seja, sem a necessidade de cirurgia para que sejam vistos.

Ressonância magnética é um método de diagnóstico por imagem com alta capacidade de diferenciar várias características dos tecidos biológicos. Sua aplicação se estende a todas as partes do corpo humano, explorando aspectos anatômicos e funcionais. ¹

Uma imagem de ressonância magnética é gerada em 3 partes:

Na primeira, os núcleos de alguns átomos que compõe os tecidos se alinham ao forte campo magnético gerado pela máquina que está realizando o exame.

Na segunda etapa, a máquina emite onda eletromagnética na frequência de cada núcleo o hidrogênio mudando a direção do seu vetor de energia.

Na terceira etapa, quando os núcleos retornam ao estado natural emitem ondas eletromagnéticas que são captadas pela máquina e a imagem então é formada.

Como se nota, trata-se de um processo complexo e quem já realizou esse tipo de exame, sabe que até a capacidade do paciente de se manter imóvel conta para que o exame seja bem-sucedido.

Por conta dessa sensibilidade, o ambiente da sala de exames deve ser controlado em vários aspectos e dois deles são a temperatura e a umidade que influenciam na qualidade do exame realizado.

Em projetos já realizados para salas de ressonância, temperatura e umidade são controlados com desempenho superior aos exigidos pelos fabricantes das máquinas.

Uma interface instalada na sala de controle possui um alerta visual para chamar atenção dos técnico para algum evento novo na tela da IHM gráfica.

Na IHM é possível fazer toda a configuração do sistema e acompanhar a temperatura e a umidade e gráficos de linha ao longo do tempo.

Malhas de controle forneceram a energia necessária para que a temperatura e umidade sempre estejam dentro dos parâmetros informados pelos fabricantes.

Tela inicial da interface instalada na sala de controle. Na aba visualização é possível verificar os valores de todas as grandezas em tempo real e facilmente entrar na visualização gráfica.

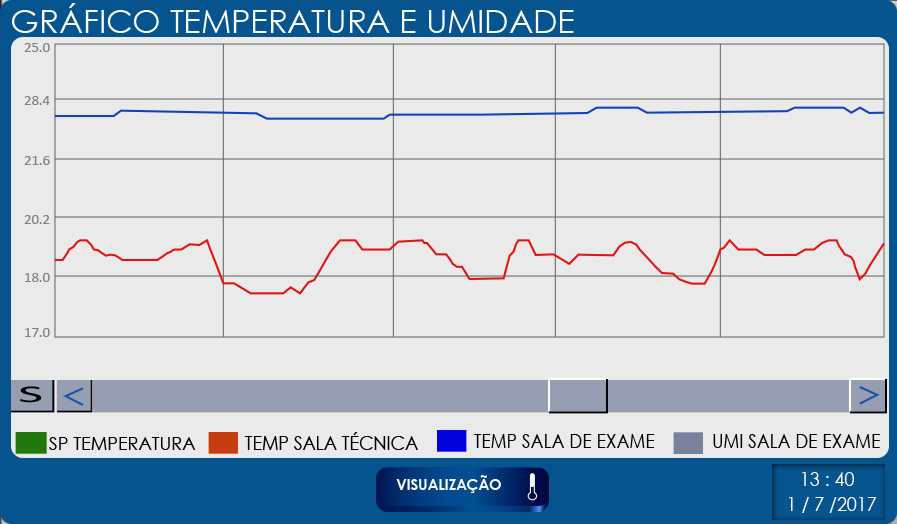

Imagem replicada da IHM (para melhor visualização)

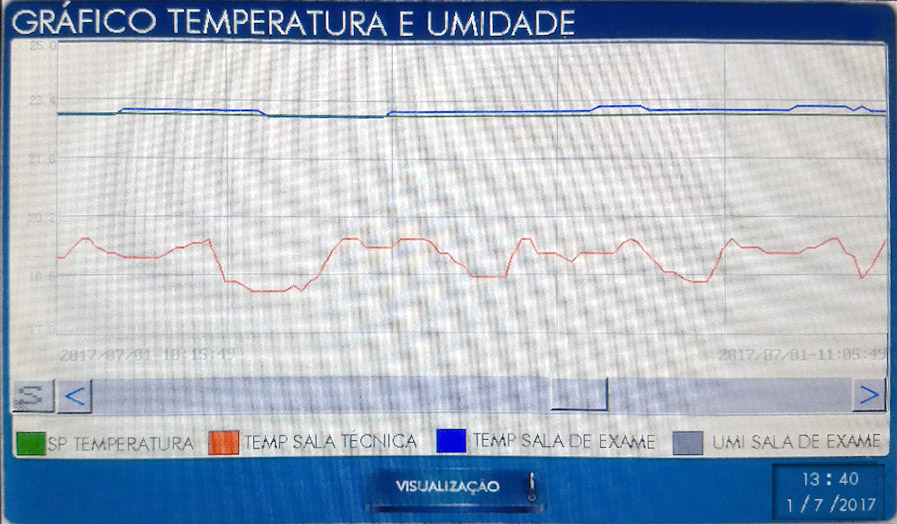

Foto da IHM com sistema em funcionamento (melhor visualizado na imagem anterior)

O projeto foi bem-sucedido, pois as premissas foram atendidas:

1ª) A variação de temperatura na sala de exame ficou dentro da faixa estabelecida de + ou – 1°C com grande estabilidade e rápida correção do controle;

2ª) A temperatura na sala de técnica ficou abaixo dos 20°C indicados; e

3ª) A umidade ficou na faixa dos 50% com limites de + ou – 5%.
