Uma determinada indústria possui um setor de pintura à pó contém uma estufa de cura entre outros elementos.

Essa estufa é dividida em 4 zonas e cada zona contém dois sistemas de aquecimento: um elétrico e outro à gás.

O comando liga/desliga dos aquecedores de cada zonas é realizado em um painel central de fácil acesso para o operador e o controle de temperatura é realizado por outro painel de comando presente em cada zona sendo um painel para o aquecimento elétrico e outro para o queimador á gás. Esses painéis e controles funcionavam de forma independente um do outro.

O sistema à gás foi instalado visando redução no custo do aquecimento realizado pelo conjunto elétrico, porém o sistema era subutilizado devido questões operacionais.

O operador no início do turno ligava ambos sistemas de aquecimento para atingir a temperatura rapidamente e posteriormente deveria priorizar o uso gás sobre o elétrico, no entanto esquecimentos era comuns e o aquecedor elétrico permanecia ligado durante o turno todo.

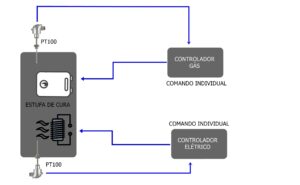

Fonte: Patamar Soluções – Sistemas independentes um do outro.

Além da necessidade de regular o uso da estufa, surgiu a oportunidade da economia de energia sem interferir na operação do conjunto.

Ficou acertado entre as partes envolvidas que o sistema a gás passaria ser o principal e o elétrico secundário para ser usado apenas no auxílio de início de turno quando a estufa está muito fria ou o queimador estiver em falha.

Nessa aplicação foi empregado PT100 duplo em conjunto com controlador do sistema de gás e elétrico, pois a leitura anterior era realizada por sensores distintos em pontos distintos, o que inviabilizada o padrão de leitura das informações e controle.

Nessa proposta, o funcionamento dos controles foi intertravado de forma que ambos sistemas foram configurados com o mesmo setpoint, porém a prioridade de funcionamento seja do queimador a gás e somente com esta fonte de energia em 100% de sua capacidade que o aquecedor elétrico entra em funcionamento. Em outras palavras, com a estufa em regime, a manutenção da temperatura será realizada com gás. A utilização do aquecimento elétrico será dado quando a temperatura estiver abaixo do mínimo desejado.

O aquecedor elétrico também funciona no início da jornada de trabalho (com a estufa muito fria) e mediante alguma falha no queimador.

O sistema implementado consiste na melhoria no controle de temperatura nas 4 zonas da estufa de cura visando economia energética, sendo utilizado o queimador a gás como principal.

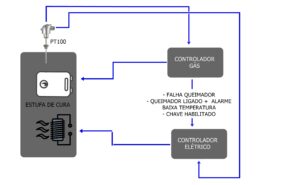

Fonte: Patamar Soluções – Sistema Atual.

O projeto regulou o funcionamento do aquecimento da estufa e proporcionou redução de custo ao priorizar o uso do gás.

Palavras-chave: Controle da temperatura em estufas de cura, economia energética.
