Automação de processos é uma estratégia de otimização estrutural específica para determinadas atividades de uma organização. Ela pode ser utilizada em diversas frentes e garante que os métodos de trabalho se tornem mais fáceis e confiáveis, reduzindo a necessidade de tarefas manuais.

Uma determinada indústria possui 5 compressores de ar localizados em dois locais distintos e fornecer ar comprimido para as máquinas da fábrica através de uma mesma rede de ar geral.

O acionamento era realizado de forma manual pelo operador responsável. Como a indústria não trabalha em turnos de 24 horas e finais de semana, ocorria o atraso ao ligar ou desligar os compressores, visto que o operador esquecia essa tarefa e a máquina acabava por funcionar a noite e em finais de semana. Além disso, ocorria a falta de ar no início da jornada de trabalho ou baixa pressão na linha, o que sempre prejudicava a linha de produção.

Nessa aplicação foi empregado solução utilizando CLP e IHM com a seguinte arquitetura:

• Revezamento entre os compressores em forma de fila, sendo assim, o compressor que estiver em funcionamento irá para o final da fila;
• O funcionamento dos compressores dado por pressão e por tempo, ou seja, se a pressão de linha ficar abaixo do valor ajustado por “x” tempo, entra o compressor que estava desligado há mais tempo; se a situação persistir, entra outro compressor e assim por diante até entrarem todos os compressores;
• Programação horária por compressor, contendo horário de ligar e desligar por dia da semana e opção de suspender a programação por um período de tempo sem perder a programação da semana inserida, utilizável em férias coletivas ou feriado.

Fonte: Patamar Soluções – Programação Horária.

• Armazenamento de status com até 500 registros com opção de consulta. Serão registrados status de ligado e desligado de todos os compressores bem como a mudança da seleção de remoto para local.

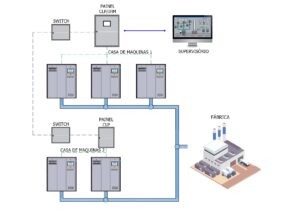

• Monitoramento tempo real no supervisório dos status de funcionamento, temperatura saída do ar, tensão e corrente por fase em cada compressor e potência por compressor na casa de maquinas 1 e 2.

Fonte: Patamar Soluções – Sistema Atual.

Um supervisório de utilidades exibe em tempo real os status de funcionamento dos compressores, a temperatura e a pressão de saída do ar, a tensão e a corrente por fase e potência instantânea de cada compressor.

Fonte: Patamar Soluções – Monitoramento Supervisório.

O projeto forneceu uma nova capacidade ao sistema de ar comprimido de forma que os compressores passaram a funcionar de uma forma automática através de programação horária e monitoramento de pressão, incluindo a funcionalidade de revezamento em forma de fila (para que todos os compressores operem) e armazenamento de registros de todos os status para fins de acompanhamento.

Palavras-chave: Automação compressores de ar, supervisório, automação de processo.
