Um sistema de alarme de incêndio é fundamental para prevenir que em edifícios, estabelecimentos comerciais, casas ou em outros locais haja propagação de fogo, podendo gerar irreparáveis perdas humanas e materiais.

Uma determinada indústria necessita de uma atualização no sistema de alarme de incêndio, o sistema conta com monitoramento continuo das botoeiras por meio de status de acionamento.

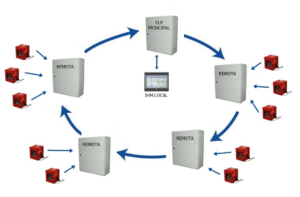

O sistema de alarme de incêndio conta com botoeiras espalhadas pelo chão de fábrica em pontos estratégicos para sua visualização e acionamento em caso de propagação de fogo, o sistema consiste em cada setor da indústria possuir uma remota onde recebe as botoeiras do setor e envia os status atuais através de rede em anel para que o CLP principal possa processar os status de: atuado, desatuado e falha.

Fonte: Patamar Soluções – Sistema Antigo.

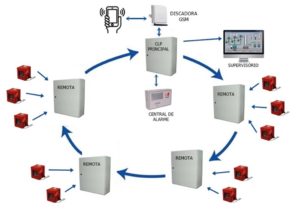

A atualização no sistema de alarme de incêndio foi necessária para adicionar novos pontos de botoeiras e detectores de fumaça, mudança no sistema de reconhecimento de alarmes por grupos e acionamento da sirene através da central de alarme, implantação sistema supervisório, módulo discador GSM para envio de sms e ligação ao confirmar a propagação do fogo e devido o sistema necessitar de peças para reposição na qual não se encontrava no mercado, assim ocasionando possíveis falhas graves.

Fonte: Patamar Soluções – Sistema Atual.

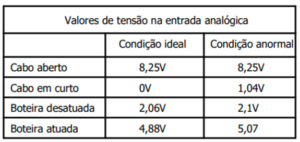

Para obter os status das botoeiras e detectores de fumaça atuado, desatuado e falha foi aplicado conceito de queda de tensão utilizando associação de resistores. Colocando uma fonte 12VDC no circuito, cada botoeira juntamente com a associação de resistores obteve uma faixa de tensão para cada status de botoeira.

Diferenciar os status é de suma importância no sistema, com isso obtemos quatro status:

• Cabo aberto: o circuito da botoeira ou detector de fumaça que possuir cabo de campo rompido;
• Cabo em curto: o circuito que possuir uma diferença de potencial no cabo de campo;
• Botoeira desatuada: o circuito está em condições normais de operação;

Botoeira atuada: o circuito acionado por uma propagação do fogo, no caso detector de fumaça ou por uma pessoa ao atuar a botoeira.

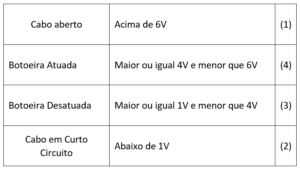

Com base nesses valores foi determinado os seguintes status:

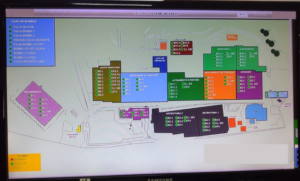

Além disso, o sistema desenvolvido conta com funcionalidades como supervisório em tempo real, obtendo status das botoeiras, detectores de fumaça e bombas do sistema de hidrante no chão de fábrica

Fonte: Patamar Soluções – Tela Supervisório.

O projeto atualizado alcançou o resultado pretendido na questão de adequação de normas dos bombeiros, onde as botoeiras necessitam ser monitoradas pela central de incêndio assim como o acionamento da sirene, simplificação do sistema e utilização de materiais acessíveis para reposição, além de novas funcionalidades como monitoramento em tempo real no supervisório e envio de sms e ligações ao confirmar propagação do fogo.
