O acionamento pneumático consiste no controle de dispositivos atuadores que utiliza de ar comprimido através de um controle elétrico ou mecânico.

Em uma determinada indústria fez-se necessário a substituição do conjunto elétrico e pneumático composto por um painel de comando e uma válvula eletropneumática.

O processo consiste em alterar a posição do atuador pneumático através de chaves seletoras, sendo possível o bloqueio para que o atuador fique em uma única posição e um sinaleiro para indicar o status do atuador.

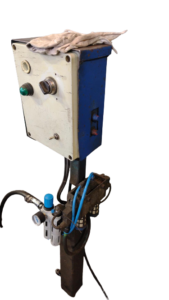

Fonte: Patamar Soluções – Sistema Antigo.

O sistema antigo era composto por um painel com chaves, sinaleiros e eletroválvula posicionada externamente, utilizando-se de tensão 220Vac em todo o conjunto.

A substituição foi necessária devido:

• Componentes obsoletos.
• Não possuir abrigo para a eletroválvula.
• Todo o conjunto era operado em 220Vac, oferecendo um risco de choque elétrico ao operador.
• O local em que se encontrava o painel não era adequado para operação.

Fonte: Patamar Soluções – Sistema Atual

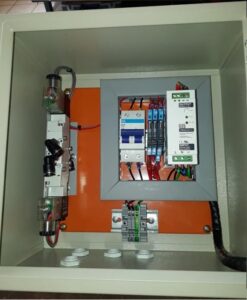

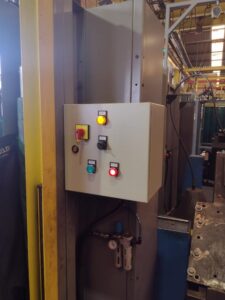

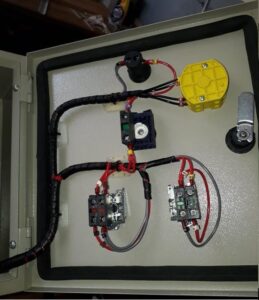

Porta Interna. – Interna Painel – Instalação no Cliente

Para restaurar as funcionalidades foi necessário a substituição de todo o conjunto elétrico e pneumático, além dos adicionais como fonte de alimentação e reles auxiliares.

O projeto foi bem sucedido, pois os objetivos foram alcançados:

• Componentes novos e de fácil aquisição no mercado.
• Eletroválvula abrigada internamente no painel.
• Todo o conjunto de comando em 24Vdc.
• Realocado o painel em ponto estratégico, assim facilitando a sua operação.

Palavras-chave: Controle pneumático, giga de solda.
